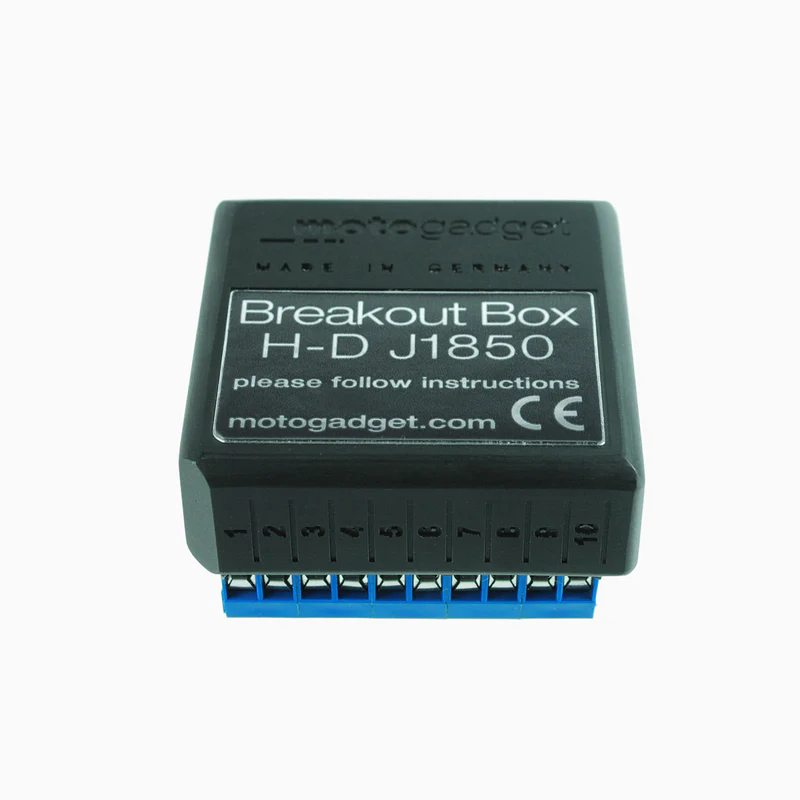

Motogadget MSP Breakout Box J1850

De Breakout Box J1850 is een digitale adaptermodule voor het probleemloos aansluiten van de Motoscope Pro in combinatie met meerdere Harley Davidsons.
Solderen of krimpen is niet nodig, de garantie blijft dus intact.

Het past op alle HD met het SAE J1850 digitale bussysteem zoals TwinCam-motor uit 2004 met DEUTSCH  -stekkers en het dashboard op de brandstoftank (TwinCam). Het past ook op alle HD Sportster-modellen vanaf 2004 met DEUTSCH (XL DEUTSCH) of MOLEX (XL MOLEX) connectoren. Bovendien kan het worden gebruikt voor alle HD Vrod-motoren met DEUTSCH (VRSC) -stekkers.

Belangrijk: NIET compatibel met modellen die HD LAN gebruiken, bijv. Softail vanaf 2011 en later, Dynas 2012 en later en alle Rocker- en Dyna-modellen, die instrumenten op de vorkbrug hebben.

Geleverde onderdelen:

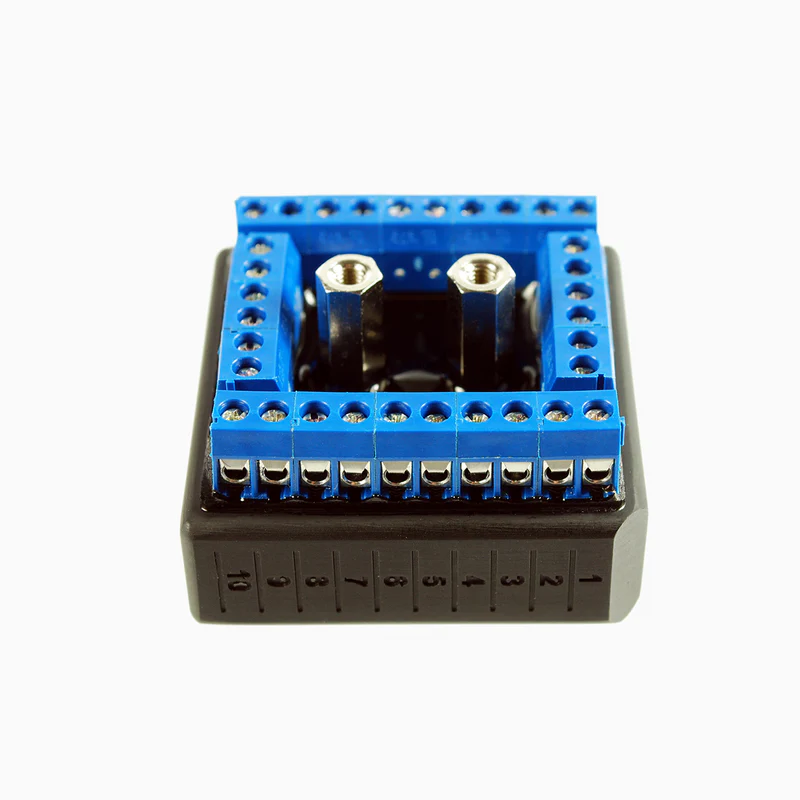

Breakout Box J1850 adapter met een specifieke connector, 32 aansluitklemmen, 2 x M3 montageschroeven, 32 kabeluiteinden, plastic folie voor het bevestigen en verankeren van de kabels, 2 kabelbinders.

Dimensies:

Lengte, hoogte, diepte zonder connectoren: 42 mm / 42 mm / 26,5 mm
Gewicht inclusief connectoren en kabels: ca. 80 g

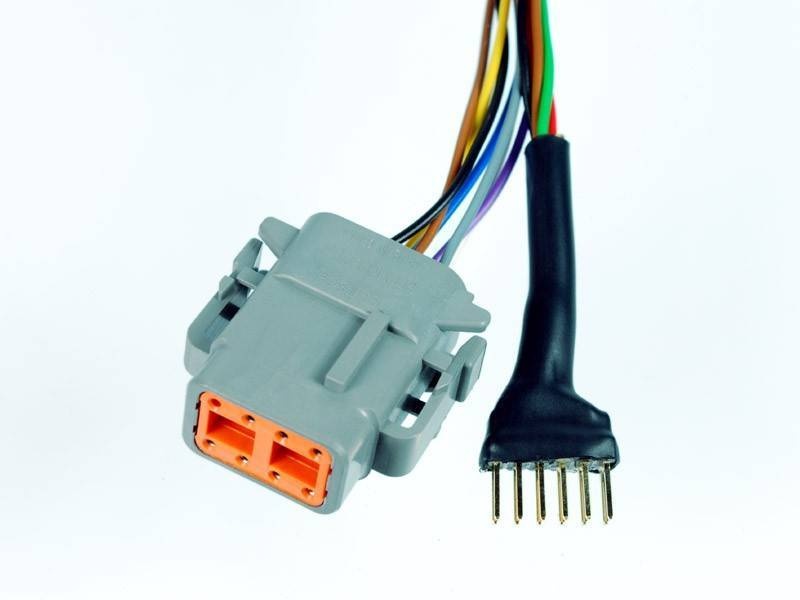

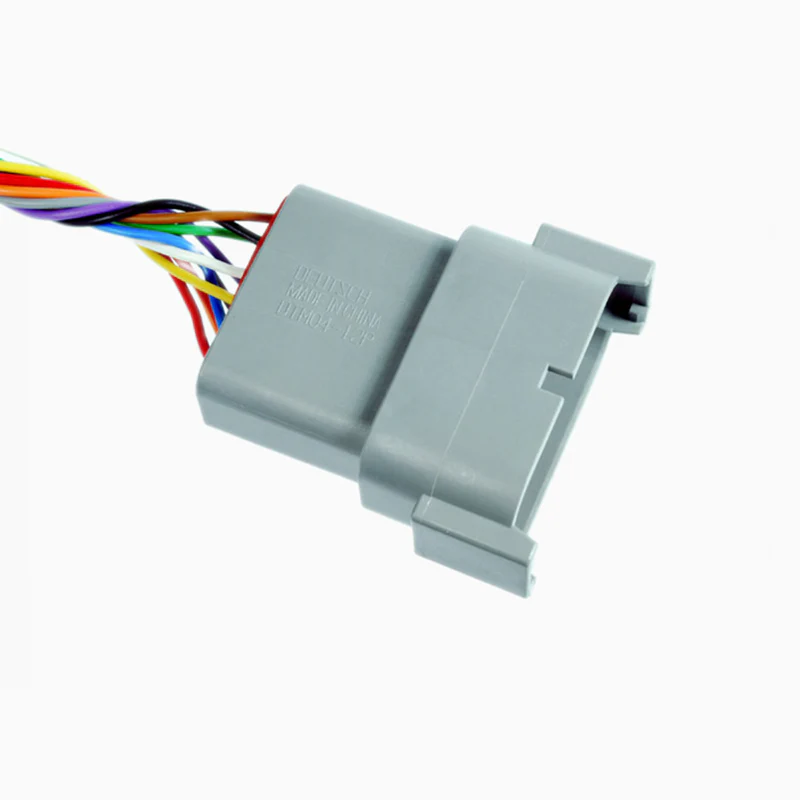

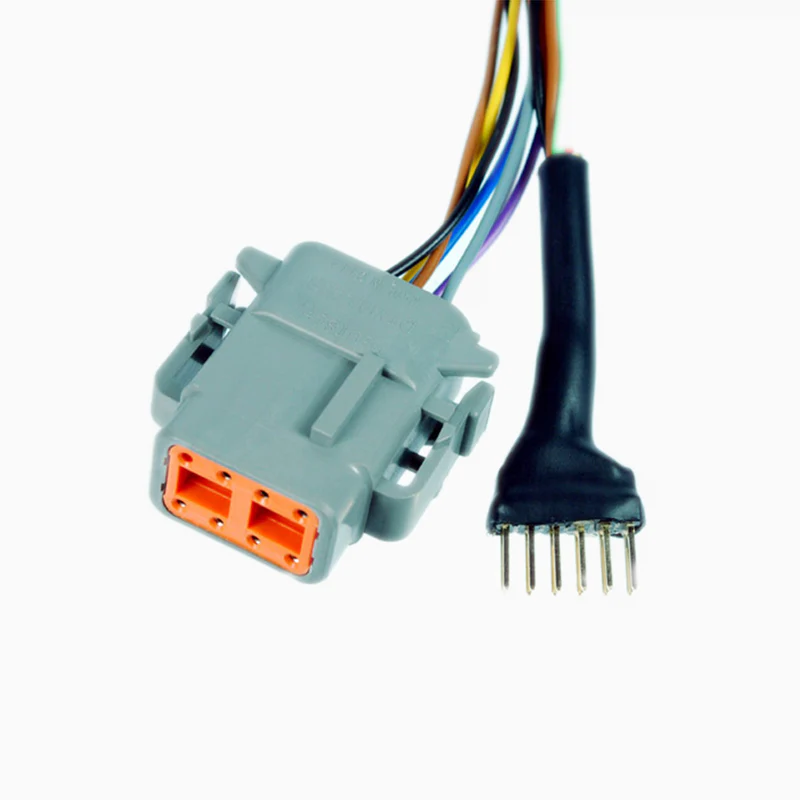

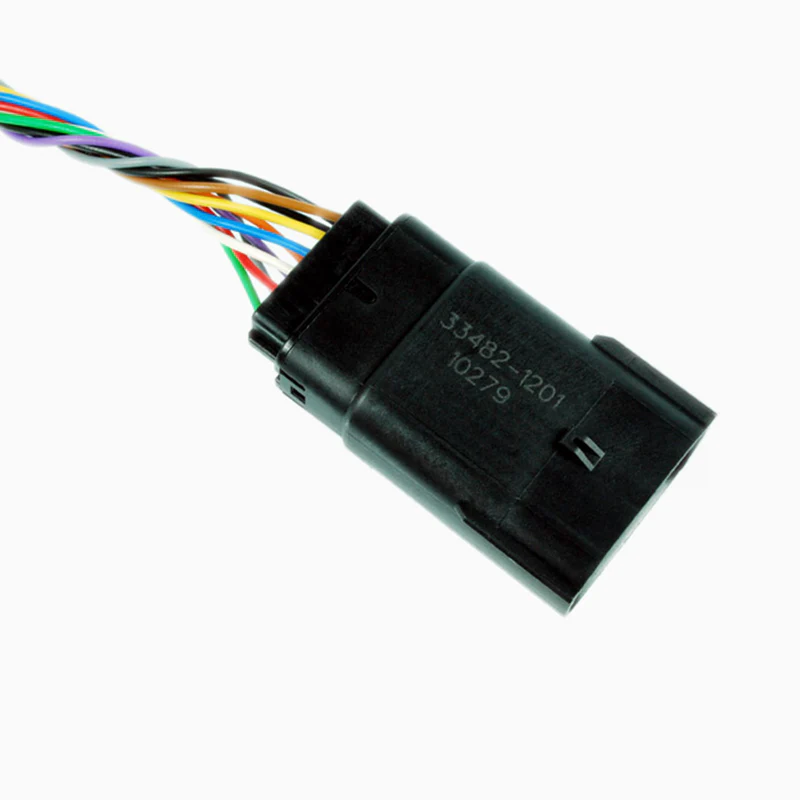

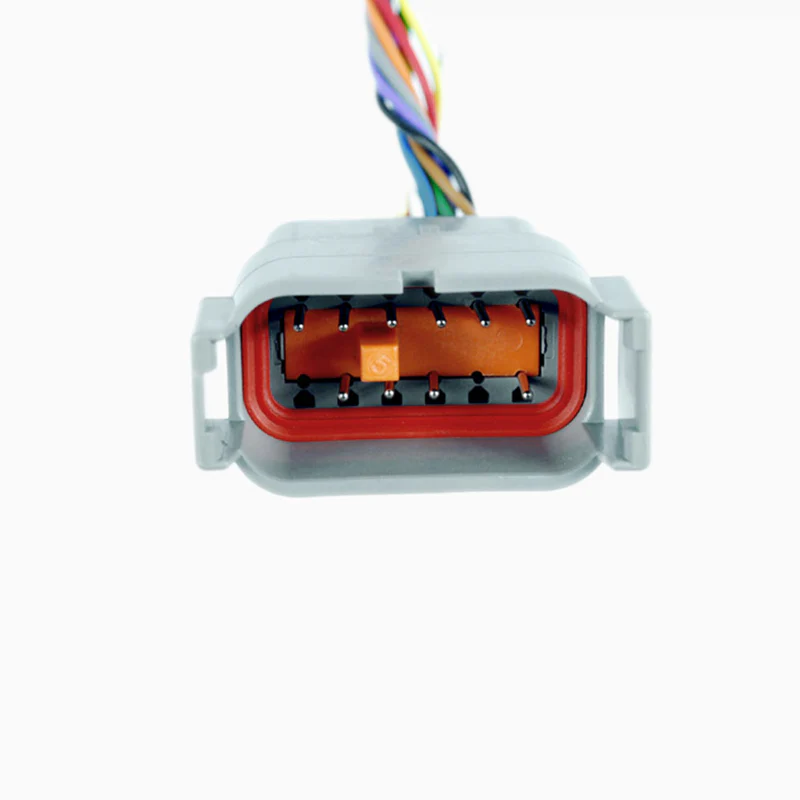

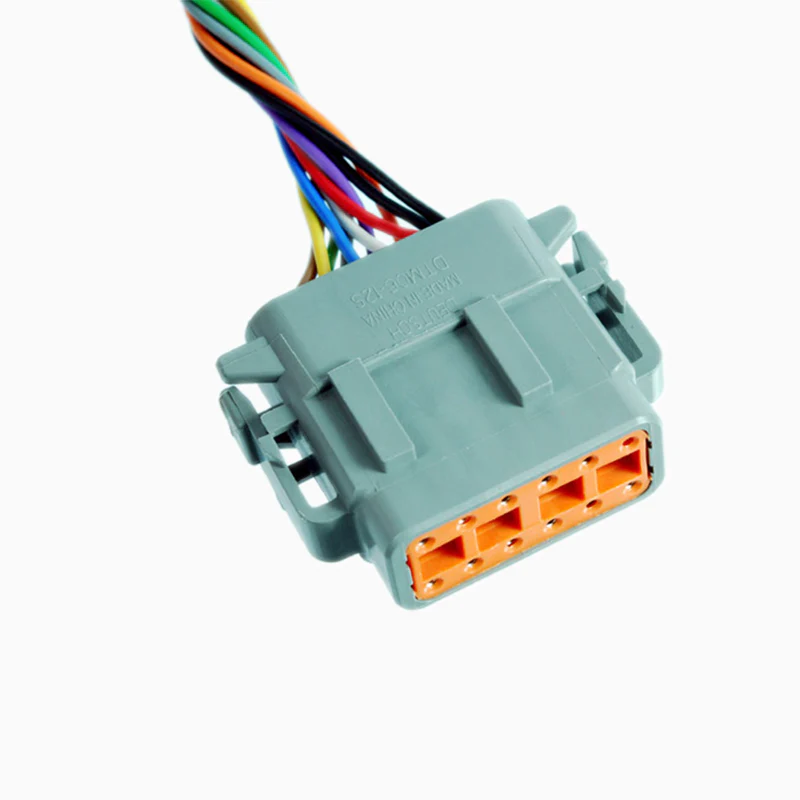

Connectoren: modelspecifiek, zie drop-down veld en afbeeldingen
Bevestiging met twee bevestigingsschroeven M3

Functies:

• Snelheid
• RPM
• controlelampje voor MIL (controleer motorwaarschuwing)
• controle indicatielampje voor richtingaanwijzers
• regelt indicatielampje voor grootlicht
• regelt indicatielampje voor oliedruk
• controlelampje voor brandstofreserve

Niet beschikbaar:

• indicatielampje voor ABS (indien aanwezig)
• indicatielampje voor 6. versnelling (indien aanwezig)
• indicatielampje voor batterij-oplaadindicator (indien aanwezig)
• indicatielampje voor alarm (indien aanwezig)
• brandstofmeter (indien aanwezig)
